Unity - 2D 精灵 和 3D 物体的渲染顺序

发表于 更新于 分类于 本文字数： 469 阅读时长 ≈ 2 分钟
开发 2D 游戏时, 可能需要使用到 3D 物体实现一些特效, 此时就要考虑 2D 精灵 和 3D 物体的渲染顺序.

问题:

我在学习 SiKi 学院出的一款捕鱼达人的游戏教程时, 教程中使用了一个 3D 物体, 在其上面制作水波纹特效, 为了容易观察渲染层级, 我还特意将同一个层级 (Sorting Layer) 的精灵全部放到同一个 Z 位置上, 一共分了四层.

3D 游戏物体被遮挡

但是从相机预览效果中可以看出, 水波纹效果被遮挡了. 在这个场景中所有的 Canvas 的渲染层级都是一个自定义的 UI 层, 但是这个 3D 游戏物体的层级该怎么设置呢? 根本找不到设置的地方啊? 😥

MeshRenderer 与 SpriteRenderer 的渲染顺序

3D 游戏物体使用的是 MeshRenderer, 2D 精灵使用的是 SpriteRenderer, 两者都是继承自 Renderer, 在 Renderer 中渲染层级是 sortingLayerName 字段, 渲染顺序是 sortingOrder 字段.

  1. SpriteRenderer 中的 Sorting Layer 对应的是 sortingLayerName 字段, Order in Layer 对应的是 sortingOrder 字段.

  2. 在 MeshrRenderer 中这两个字段并没有做处理, 只是在面板上隐藏了而已, 因此可以在脚本中直接使用.

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    public int orderinLayer = 15;
    public string sortingLayer = "UI";

    private MeshRenderer meshRenderer;

    private void Awake()
    {
        meshRenderer = GetComponent<MeshRenderer>();
    }

    private void Start()
    {
        //设定 3D 游戏物体的渲染层级
        meshRenderer.sortingLayerName = sortingLayer;
        meshRenderer.sortingOrder = orderinLayer;
    }

  3. 在 ParticleSystem 中同样也有 Renderer 组件控制粒子特效的渲染顺序, 同样可以使用脚本控制, 也可以直接在面板上设置.

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    public int orderinLayer = 15;
    public string sortingLayer = "UI";

    public ParticleSystem[] particleSystems;

    private void Start()
    {
        //设定粒子特效的渲染层级
        for (int index = 0; index < particleSystems.Length; index++)
        {
            rendererParticle = particleSystems[index].GetComponent<Renderer>();
            rendererParticle.sortingLayerName = sortingLayer;
            rendererParticle.sortingOrder = orderinLayer;
        }
    }

问题解决后效果

使用上面脚本中的设置就可以让 MeshRenderer 也参与到 2D UI 的排序中来了, 效果还是不错的.

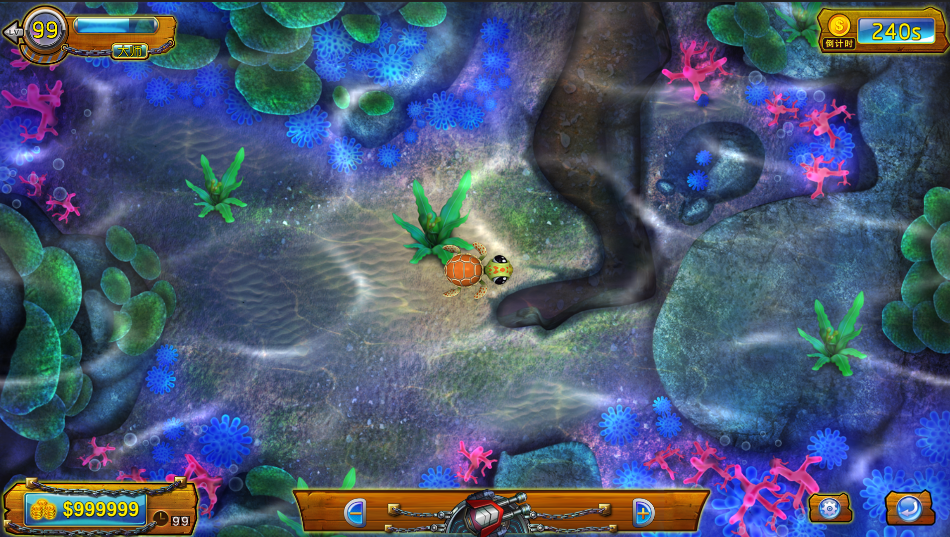

修复后效果

参考资料

SpriteRenderer 与 MeshRenderer的渲染排序层级
